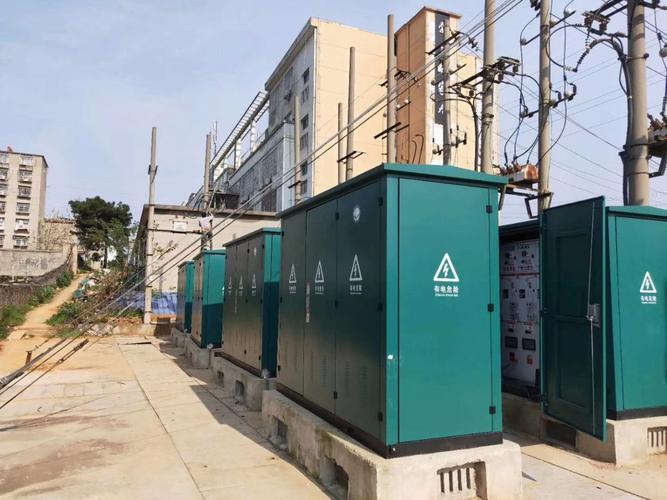

什么是电缆分接箱?

电缆分接箱是电力配电系统中常用的电气设备。简单来说,电缆分接箱就是将一根电缆分接成一根或多根电缆的接线箱。

电缆分支箱分类有哪些?

欧式电缆分支箱:欧式电缆分支箱是近年来广泛应用于电力配网系统中的电缆工程设备。其主要特点是双开门,采用绝缘穿墙套管作为连接母排,具有长度小、电缆排序清晰、三芯电缆无大跨度交叉等明显优点。额定电压一般为630A螺栓固定连接电缆接头,可为各种客户提供令人满意的技术规范。

美式电缆分支箱:美式电缆分支箱是一种母排式横向排列的电缆分支设备,广泛应用于电缆配网系统中的电缆工程设备。它以单向开门、横向多通母排为主要特点,宽度小、组合灵便、全绝缘、全密封等明显优点。按载流量分类,一般可分为630A主回路和200A分支电路有两种。其连接组合方式简单、便捷、灵活,可大大节省设备和电缆投资,提高供电可靠性,适用于商业中心、工业区和城市密集区是城市电网改造的理想产品。

开关电缆分支箱:开关电缆分支箱由于其全绝缘、全密封、抗腐蚀、免维护、安全可靠、体积小、结构紧凑、安装简单方便、灵活性等特点,广泛应用于供电系统中。

电缆分支箱的作用:

1.在一条间距较长的路线上,多条小面积电缆往往会导致电缆的应用消耗。于是在出线到用电负荷中,往往使用主干大电缆出线,然后在接近负荷的时候,使用电缆分支箱将主干电缆分成若干小面积电缆,由小面积电缆接入负荷。

2.在较长的路线上,电缆的长度不能满足线路的要求,因此必须使用电缆接头或电缆转接箱。一般短距离选择电缆中间接头,但路线较长时,根据经验1000m在上述电缆路线上,如果电缆中间有多中间接头,为了保证安全,会在其中考虑电缆分支箱进行转接。
