一、产品概述
FN7-12型交流高压负荷开关(以下简称负荷开关)是一种压气式户内高压负荷开关,适用于交流50HZ,额定电压12KV的三相交流电力系统中,作为开断负荷电流及关合短路电流之用。

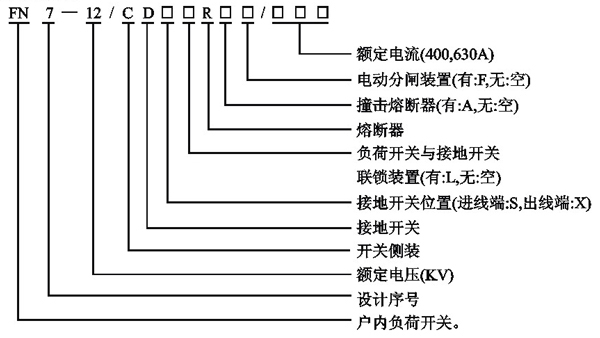

二、型号及含义:

三、正常工作环境条件:
2.1周围空气温度不高于+40℃、不低于-25℃。
2.2海拔不超过1000m。
2.3相对湿度:日平均值不大于95%,月平均值不大于90%。
2.4周围空气应不受腐蚀性或可燃性气体及水蒸汽等明显污染。
2.5无经常性的剧烈振动。

四、主要规格及技术参数:
3.1主要规格详见表1。
3.2额定参数详见表2。
3.3熔断器额定参数详见表3。

五、结构原理:
负荷开关由底座、绝缘子、动、静触刀、灭弧刀、弧触头及灭弧室,传动机构及弹簧储能机构,熔断器与CS6-1或圆盘操作机构等组成,可与接地开关连体,并具有联锁装置。
5.功能操作:
5.1合闸操作:手动合闸时,由操作机构,通过传动机构使合闸弹簧储能,当储能终止时,弹簧释放能量,实现触刀高速闭合。
5.2分闸操作与熄弧原理:手动分闸时,由分闸弹簧释放能量,使主触刀先断开,然后弧触刀瞬间再分断电路。在弧触刀断开的瞬间,产生电弧,灭弧室壁起到冷却电弧的作用,并在电弧作用下产生气体,使电现熄灭。
5.3装有带撞击器之限流熔断器的负荷开关,具有自动脱扣装置,与熔断器非全相熔断时,负荷开关自动分闸,须经再扣后方可重新合闸。
5.4装有接地开关的负荷开关,通过联锁机构实现互锁,以避免误分误合。
5.5当选用熔断器与整体式负荷开关配合不当时,可选用分体式负荷开关。
5.6具有自动脱扣装置的负荷开关,可加装电动分闸装置以实现电动分闸。

六、外形尺寸与安装
6.1外形尺寸见图1-8,与CS6-1型圆盘操动机构的安装方式可参见图9-13。
6.2配有电动分闸装置的负荷开关,其电气原理图可参见图14。

七、安装与调试
7.1产品在出厂前已经调试及检验合格、安装前勿再擅自调整及操作开关。
7.2负荷开关应安装在垂直的墙上或金属构架上,配用4~6个M12螺栓,在安装孔位置固定。
7.3连接开关母线,铜排,安装前应调平,以螺栓紧固,防止用力过猛而使开关损坏或变形,影响导电及接触。
7.4该开关配用CS6型或圆盘手动操作机构,当手柄向上时为合闸位置,当手柄向下时为分闸位置。
7.5负荷开关操作机构及母线安装好以后,应进行不少于5次的分合闸操作,其运动部位应灵活,导电接触应良好,动静触刀无因母线安装而产生错位现象。

八、使用与维护
8.1拆箱后按照装箱单检查产品及随机的技术文件是否齐全,检查产品在运输,保管过程中有无损伤。
8.2清除产品上的尘土,并将绝缘子及接地部位擦拭干净。
8.3导电部位及机械磨擦部位,涂以中性凡士林。
8.4安装完毕后检查接线是否正确、良好、接地是否可靠。
8.5在运行中应定期进行检查与维护,每年进行一次;在分断20次额定负载后,应进行全面检修。
8.6检修应在不带电的情况下进行,并应检查绝缘子,触头接触等情况。
8.7运行人员必须熟悉本负荷开关的性能、结构及安装等所有部分。

九、随机文件
9.1装箱单一份。
9.2产品合格证。
9.3使用说明书。
9.4操作机构和其它订购附件。

十、订货须知
10.1负荷开关型号、名称、数量。
10.2若配熔断器,请注明熔断器型号及熔体额定电流。
